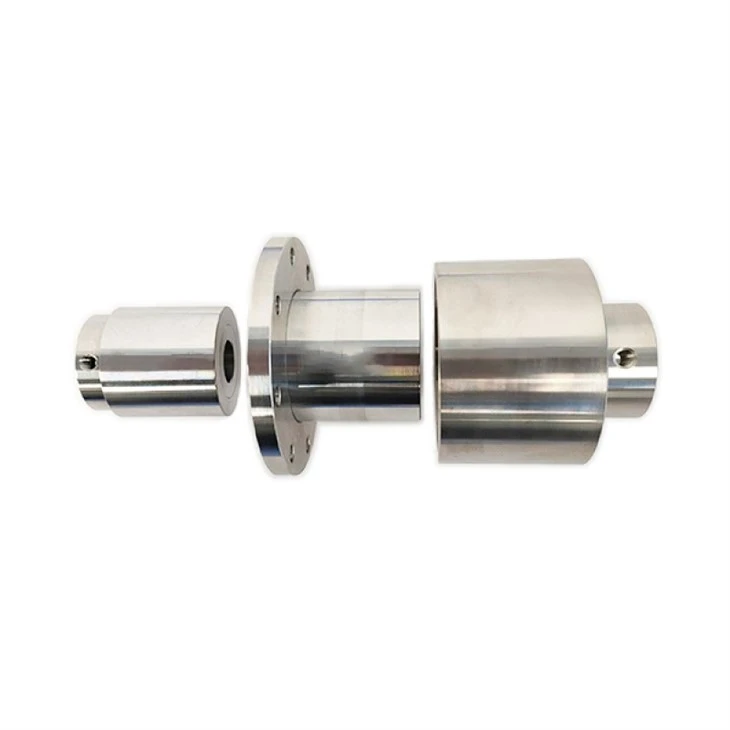

방사형 마그네틱 커플링

방사형 자기 결합

영구 자석의 주요 용도는 내부 및 외부 기계 시스템 간에 소음 및 마찰이 없는 비접촉 전송을 생성하기 위해 정반대 자극 사이의 인력에 주로 의존하는 자기 결합입니다.

형질:

1. 기존의 동적 밀봉을 정적 밀봉으로 변환하여 누출이 없는 동력 전달을 달성합니다.

2. 진동 전달을 방지할 수 있어 비접촉 전달 방식으로 안정적인 기계 작동이 가능합니다.

3. 과부하 안전 장치를 해제합니다.

4. 구조가 간단하여 시공, 고장수리, 유지보수가 용이합니다.

5. 선형 운동, 회전 운동, 스크류 복합 운동과 같은 다양한 운동 유형이 있습니다.

6. 오염을 제거하십시오.

분류:

자기 결합에 대한 몇 가지 분류 기준이 있습니다.

1. 커플링 개념에 따라 동기식, 와전류식, 히스테리시스식으로 나눌 수 있습니다.

2. 운동의 형태에 따라 직선형, 회전형, 나사형으로 분류할 수 있다.

3. 구조적 형태에 따라 실린더형과 디스크형으로 나눌 수 있다.

4. 자석의 배열 방식에 따라 간헐형과 결합형으로 나눌 수 있습니다.

구조 매개변수 최적화:

자기 결합에는 수많은 구조적 특성이 있으며 이러한 매개변수의 변화는 전달되는 토크의 양에 즉각적인 영향을 미칩니다.

1. 자극수를 최적화할 것. 정자기 에너지 원리는 극수가 증가하면 에너지가 더 효율적으로 저장되어 정적 에너지가 운동 에너지로 변환된 후 방출될 수 있음을 나타냅니다. 그러나 폴이 너무 많으면 플럭스 누설이 많아져 에어 갭 전체의 플럭스 밀도와 결과 토크가 감소합니다. 유효 반경이 작거나 공극이 작으면 더 많은 극이 필요하고 유효 반경이 크거나 공극이 크면 극이 더 적게 필요합니다.

2. 이상적인 요크 철 두께 달성. 요크 아이언은 외부의 자기장을 성공적으로 차단할 수 있습니다. 자기 회로 시스템의 구성 요소인 요크 아이언은 자속 밀도의 강도와 분포, 누설 및 영구 자기장의 작동 상태를 수정할 수 있습니다. 얇은 층을 가진 철은 먼저 자기 포화를 유발하고 자기 저항이 증가하며 마지막으로 토크가 감소합니다.

3. 영구 자석의 두께 향상. 영구 자석은 전체 회로에 자기 전위를 제공합니다. 에어 갭 자속 밀도가 증가함에 따라 토크가 증가합니다. 특정 범위 내에서 영구 자석의 두께는 토크를 크게 증가시킵니다. 자기 저항 및 자속 누설로 인해 두께가 특정 지점에 도달하면 토크 증가가 중지됩니다.
